市面上的打火機除了明火之外，還有電熱絲、電弧兩種類型的點煙器。電熱絲在使用過程中會變細并且燒斷。英銳恩推出的電弧打火機方案，該點煙器芯片為單片機EN8P1111，電弧點煙器IC性價比高。

一、電弧打火機方案的原理

電弧打火機使用的是電弧脈沖放電原理，它通過脈沖電弧放電的方式產生高溫來點燃香煙。相比較電熱絲點煙器，電弧打火機不用頻繁更換電熱絲，免去了更換耗材和維護的成本。

二、電弧打火機方案功能介紹

在本方案中，主控電弧打火機芯片采用英銳恩單片機EN8P1111，支持定制開發（比如：觸摸開關、紅外開關、電量顯示等），該點煙器芯片主要負責功能如下：

1.打開盒蓋，接通電源。
2.接通電源時，顯示電量：共4顆LED燈，飽和電量100%（4顆LED點亮），3顆電量為75%，2顆電量為50%，1顆電量為25%。
3.按下開關，電量指示燈顯示為跑馬燈狀態，電弧打火機點火。
4.點火超過10秒，自動關閉。
5.充電時，4顆LED指示燈根據電量百分比25%、50%、75%、100%依次亮起，充滿時全部點亮。

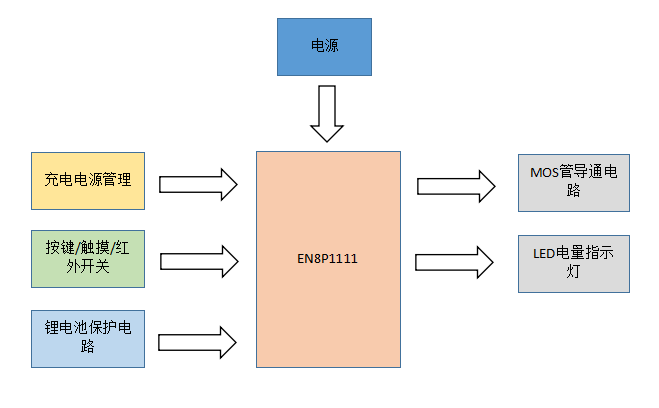

三、電弧打火機方案原框圖

四、電弧打火機方案的芯片參數

（1）2KWOTP程序存儲器；
（2）128字節數據存儲器；
（3）一個硬件16位計數器；
（4）兩個8位硬件PWM生成器；
（5）三個11位硬件PWM生成器(PWMG0，PWMG1&PWMG2)；
（6）提供一個硬件比較器；
（7）提供1T8x8硬件乘法器；
（8）14個IO引腳并帶有上拉電阻選項；
（9）每個IO引腳都可設定喚醒功能；
（10）Band-gap電路提供1.2V參考電壓；
（11）高達12通道12位ADC，其中一個通道來自于內部band-gap參考電壓或0.25*VDD；
（12）提供ADC參考高電壓：外部輸入，內部VDD，Band-gap(1.20V)，4V，3V，2V；
（13）時鐘源：內部高頻RC振蕩器，內部低頻RC振蕩器和外部晶體震蕩；
（14）對所有帶有喚醒功能的IO，都支持兩種可選擇的喚醒速度：正常喚醒和快速喚醒；
（15）8段LVR復位設定：4.0V，3.5V，3.0V，2.75V，2.5V，2.2V，2.0V，1.8V；
（16）4個可選的外部中斷引腳。

英銳恩電弧打火機方案，可提供服務包括：?jiǎn)纹瑱C(jī)（MCU）、PCB設計、單片機程序開發。

以上就是英銳恩單片機開發工程師分享的電弧打火機方案與電弧點煙器IC。英銳恩專注單片機應用方案設計與開發，提供8位單片機、16位單片機、32位單片機、運放芯片和模擬開關。
