一、捕抓／比較／脈寬調制模塊 

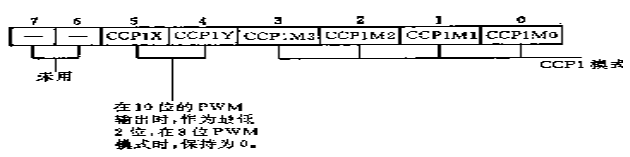

       PICI6C64單片機的RC2/C CPI腳具有捕抓／比較／PWM輸出的功能，對應于內部的捕抓/比較／PWM模塊，簡稱CCPI模塊。該模塊內有一16位寄存器。（CCPR1）可由軟件設置而作為捕抓寄存器,比較寄存器或PWM輸出寄存器。由圖工中的CCP1控制寄存器（CCP1CON）來選擇模式。
（一）捕抓功能 
       RC2/CCP 1腳作為捕抓功能時,應置為輸入態。當有脈沖事件在CCP1腳上發生時,CCPR1即捕抓記錄下此時TMR1（計數器1)的值，井產生捕抓發生中斷請求.
       例程1． BSF TRISC,2 ;CCP1腳置為輸入 MOVLW,XXXX0101;選CCP1為捕抓模式， 每個上升沿有效 MOVWF CCP1CON ；設置CCPP1控制寄存器

捕抓功能可用以計算外部脈沖寬度（頻率）等。

0000：CCP1模式功能關閉（復位）．
0100：捕抓模式，CCP1腳每個下降沿捕抓.
0101：捕抓模式，CCP1腳每個上升沿捕抓。
0110：捕抓模式，CCP1腳每4個上升沿捕抓。
0111：捕抓模式，CCP1腳每16個上升沿捕抓。
1000：比較模式，符合時CCP1腳置1。
1001：比較模式，符合時CCP1腳清0。
1010：比較模式，符合時CCCP1腳不變， 產生中斷請求。
1011：比較模式：觸發特殊事件發生。
11XX：PWM輸出模式
（二）比較功能 RC2／CCP1腳此時應置為輸出態。在比較模式下，CCPR1寄存器不停地和TMR1寄存器比較，當兩者的值相等（匹配）時,可使RC2／CCP1腳出現下列情況。
（1）拉為高電平
（2）拉為低電平
（3)保持不變。
同時還會產生比較中斷請求。
例程2． BCF TRISC,2 ;CCP1腳置為輸出MOVLW XXXX1000;選CCP1為比較模式，匹配時CCP1腳置高電平，MOVWF CCP1CON ;設置OCPI控制寄存器 比較功能常用來定時驅動某種部件。

（三）PWM 功能
此時RC2／CCP1腳應置為輸出態，在PWM模式下，用戶將8位頻寬比（Duty Cycle）置人CCPR1的低8位字節CCPR1L,而高8位CCPR1H作為PWM寄存器。PWM產生的過程如圖之所示：
PWM周期＝[(PR2)十1」×4Tosc ×（TMR2預分頻值)
PWM Dwty Cycle=DC1×Tosc×(TMR2預分頻值)
其中DC1=CCPR1L和CCPR1CON(5:4)組成的10位值，所以PWM輸出分辨率最高可達10位。 PWM頻率和分辨率的關系（20 MHz振蕩下、見表1.
表1 PWM頻率和分辨率關系表

二、同步串行口（SSP）
       PICI6C64單片機具有同步串行口簡稱SSP，可用于與其他外圍裝置或微控制器通訊。外圍裝置可以是EEPROM、移位寄存器、顯示驅動器，A／D轉換器等。SSP模塊可以由用戶選擇兩種工作方式
       （1）串行外部接口（SPI）
       （2）I2C接口
       （一）串行外部按口（SPI）方式 SPI方式可讓8位數據同步傳輸和接收，用3個腳完成其通訊功能:
       （1)串行數據出（SDO）
       （2)串行數據人（SDI）
       （3)串行時鐘（SCK）
       PICI6C64有一個SSP拉制寄存器SSP CON，用戶可用軟件對其進行設置，選擇自己需要的工作方式。另一個SSP狀態寄存器SSPSTAT則記錄了SSP的各種工作狀態。通過設置SSPCON（5:0）位，就可使SPI 工作在下列方式。
       （1)主控方式（SCK作時鐘輸出)
       （2）從屬方式（SCK作時鐘輸入）

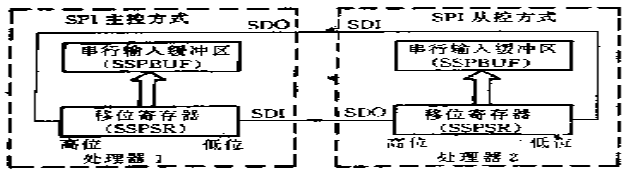

       （3）時鐘極性（SCK上升／下降沿傳輸數據） 圖3給出兩個微處理器相連的典型例子.

  主控器（微處理器1)通過SCK信號來開始傳輸數據。數據通過移位寄存器在各自的時鐘邊沿傳送，并在下個邊沿被鎖存。兩個處理器以相同的時鐘極性進 行串行通訊，兩個處理器即可同時發送與接收數據。
（二）I2C方式
       SSP在I2C模式下可完成所有從控器（Slave）的功能，并提供硬件支持主控制（Master）的軟件實現。兩個腳用于數據傳輸：RC3／SCK/SCL（時鐘）和RC4/ SD1／SDA（數據），PICI6C64單片機的I2C串行通訊支持7位和10位尋址，可完成標準和快速方式的數據傳輸。
       用戶通過設置SSPCON（3：O)可使I2C操作工作在如下幾種方式：
       （1)I2C從控器模式（7位地址）。
       （2)I2C從控器模式（10位地址）。
       （3)I2C從控器模式（7位地址）并支持主控模式，
       （4)I2C從控器模式（10位地址）并支持主控模式。
       （5)I2C主控器模式，從控方式不用。
       SSPSTAT寄存器指出數據傳輸?shù)臓顟B(tài)，包括STABT和STOP位的檢測，區別地址和數據，判別下一字節是否10位的地址及數據傳送的方向。關于I2C技術詳述，讀者可參閱PHILIPS公司的 有關資料。
