在本文中，英銳恩工程師分享的溫控直流風扇方案，指的是當環境溫度升高到一定極限以上時自動打開直流風扇的系統。在某些情況下，一些電子設備會產生很多的熱量，如果超出極限的熱量無法及時排出，可能影響設備的正常運轉。

因此，需要用到一種減少熱量以保護設備的單片機方案。當然，最有效減少熱量的方法之一，便是自動打開風扇。

本文介紹了一個這樣的電路，它們在檢測到設備內部溫度高于其閾值時會自動切換風扇。

一、基于單片機開發的溫控直流風扇方案原理

溫控直流風扇方案是基于模數轉換原理，需要用到LM35溫度傳感器的模擬數據，經轉換后提供給模數轉換器ADC0804。在該電路中，溫度傳感器的模擬輸出將在每攝氏度10mV的范圍內變化。

ADC0804是一個8位ADC。對于5V的參考電壓，將獲得5V/28=20mV的電壓變化。這意味著，這是ADCIC可識別的傳感器模擬值的最小變化。

然后，根據溫度的變化，將生成ADC的輸出。ADC的數字輸出提供給單片機，以計算溫度并相應地控制風扇。

二、溫控直流風扇單片機方案所需電子元器件

（1）AT89C51單片機；
（2）AT89C51編程器板；
（3）11.0592MHz石英晶體；
（4）33pF陶瓷電容器；
（5）2x10KΩ電阻；
（6）10uF電解電容器；
（7）按鈕；
（8）16X2LCD顯示屏；
（9）10KΩ電位器。

溫度傳感器部分

（1）LM35；
（2）ADC0804；
（3）10KΩ電阻；
（4）150pF陶瓷電容器；
（5）1KΩx8電阻包。

負載部分

（1）2N2222NPN晶體管；
（2）1N4007二極管；
（3）12V繼電器；
（4）1KΩ電阻；
（5）電風扇。

三、如何為溫控直流風扇單片機方案配置ADC0804？

此處有必要說明一下ADC0804的配置。首先，需要將5V穩壓電源連接到Vcc引腳（引腳20）。然后，將模擬和數字接地引腳（引腳8和10）連接到GND。

為了使用內部時鐘，需要在CLK IN（引腳4和CLK R（引腳19））之間連接一個10KΩ的電阻，然后在引腳4和GND之間連接一個150pF的電容以完成振蕩器電路。

CS引腳（引腳1）連接到GND，以使能ADC。為了由單片機連續從ADC讀取數據，需要將RD引腳（引腳2）連接到GND。為了使ADC連續從傳感器讀取模擬數據，需要將Interrupt引腳（Pin 5）與Write引腳（Pin 3）短路。

傳感器（LM35）的模擬輸出連接到ADC的Vin +（引腳6）。負模擬輸入引腳，即ADC的Vin-連接到GND。轉換后的數字?jǐn)?shù)據是8位數據，可通過DB0至DB7（引腳18至11）獲得。

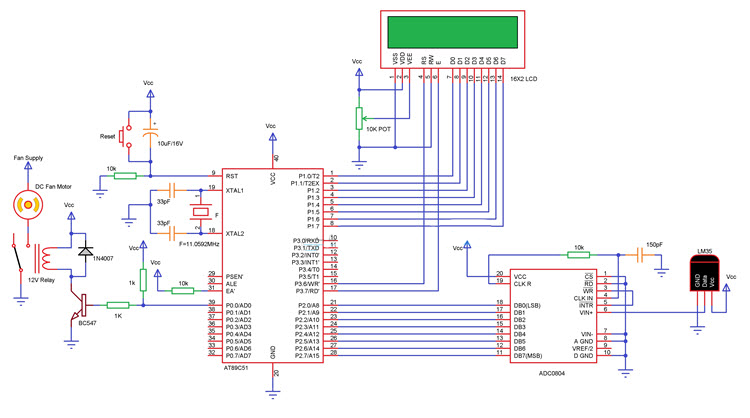

溫控直流風扇單片機方案的電路設計

如上圖，該溫控直流風扇單片機方案的主要組件是8051單片機，16×2 LCD顯示器，LM35溫度傳感器，ADC0804，繼電器和風扇。

與單片機有關的基本連接包括時鐘，復位和EA。時鐘由11.0592 MHz晶體和兩個33pF電容器組成。復位電路由一個10pF電容，一個10KΩ電阻和一個按鈕組成。EA引腳通過10KΩ電阻上拉。

根據電路圖，對于LCD顯示屏，一個10KΩ的電位器連接到對比度調節引腳。LCD的三個控制引腳連接到引腳P3.6，GND和P3.7。

LCD的8個數據引腳連接到單片機的PORT1。關于ADC的基本連接在其配置中進行了說明。ADC的8個數字輸出必須連接到單片機的端口2。

接下來要連接的下一個組件是LM35。將LM35的數據引腳連接到模擬輸入引腳，即ADC的引腳6。最后，需要將由電阻、晶體管和繼電器組成的繼電器電路連接到外部上拉PORT 0的單片機的PORT0。將繼電器的輸入（即晶體管的基極）連接到單片機的P0.0引腳。

以上就是英銳恩單片機開發工程師分享的基于單片機開發的溫控直流風扇方案。
