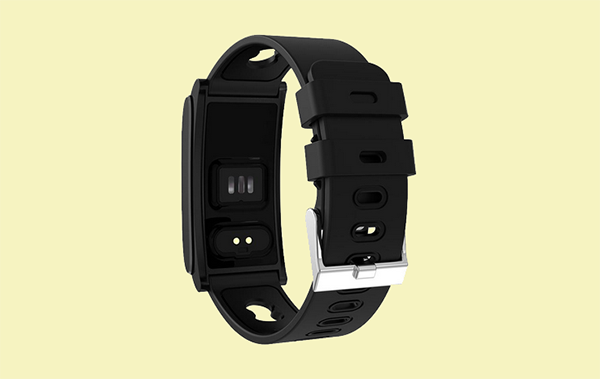

對于子女外出的老人來說，特別是有心腦血管疾病老人，需要一款能檢測心率的儀器，一般為手環。英銳恩單片機開發工程師們分享了一個基于8051單片機和GSM模塊的心率警報器單片機方案，該監測器可從指尖感應到心率，并將其作為消息發送給手機號碼。

一、老年人心率警報器方案原理

該單片機方案是基于8051單片機和GSM模塊開發的，使用光電晶體管/IR LED從手臂感應心率，這種方法稱為光電容積脈搏波描記法。

光體積描記法是利用光對器官或組織進行體積評估，這里使用紅外反射光體積描記法。在這種方法中，IR波被發送到組織，并使用光電晶體管拾取反射波。當心臟跳動時，組織中的血液就會增多，會有更多的光反射到光電晶體管上。當心臟尚未跳動時，組織內的血液量將減少，因此較少的光反射到光電晶體管上。

單片機則負責處理光電晶體管集電極處的脈沖波形，這種脈沖波形變化便是心率的變化。我們將波形被放大，濾波等操作饋送到單片機進行計數，就可以得出心率數據。該心率監測器單片機方案的電路圖如下所示：

二、老年人心率警報器單片機方案電路圖

GSM模塊使用串行通信與單片機接口。
GSM模塊的RX引腳連接到單片機的TX引腳。
繼電器通過驅動晶體管連接到P2.0。
當心率超過每分鐘80次跳動時，此繼電器可用于切換警報或任何其他設備。
心率也顯示在16×2 LCD模塊上。
LCD模塊通過單片機的端口0和端口2連接。
S2為復位開關。

以上就是英銳恩單片機開發工程師分享的基于8051單片機方案的老年人心率警報器。英銳恩專注單片機應用方案設計與開發，提供8位單片機、16位單片機、32位單片機。
