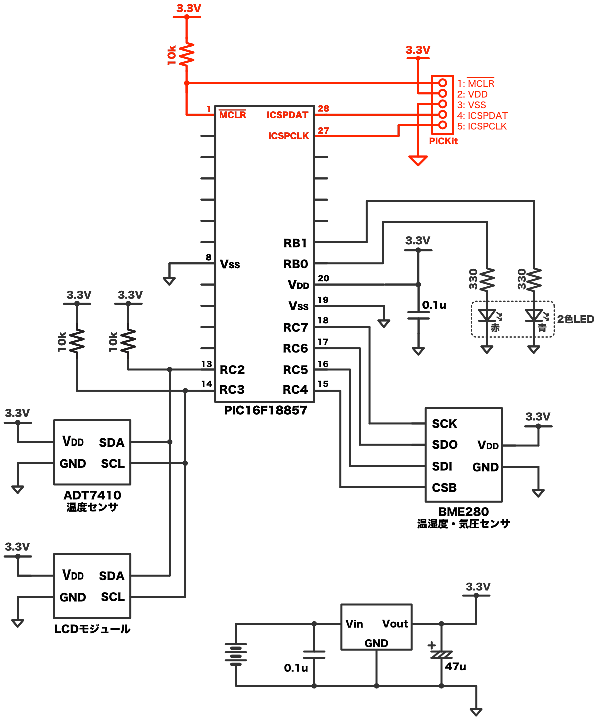

在本文中，主要解釋如何與PIC單片機建立PICKit3程序編寫電路，以下圖電路為例，組裝在試驗板上的程序編寫電路是以下電路圖的紅色部分。
一、PIC單片機寫入引腳
PIC單片機的寫入引腳位于主機的末端。寫入引腳的名稱可以是“ PGD/PGC”或“ ICSPDAT/ICSPCLK”，但兩者的含義相同。

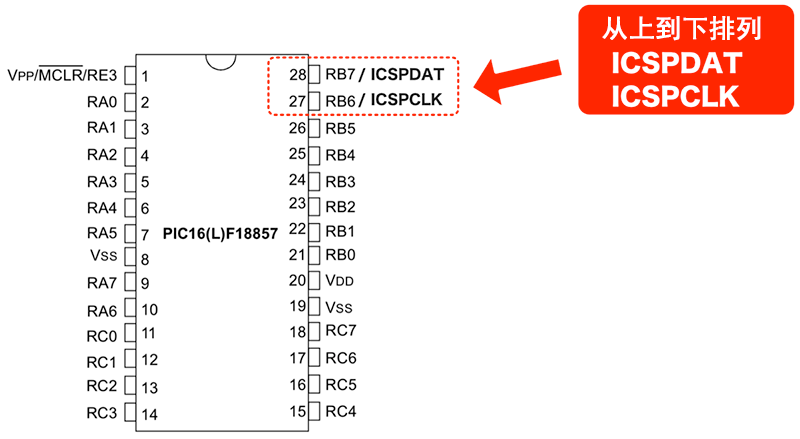

這次使用的PIC16F18857的這些引腳的排列如下。
另外，到目前為止使用的PIC12F1822中，除了這兩個引腳外，VSS引腳的排列如下。
其他PIC單片機（例如PIC18F14K50）的布置也如下。
這樣，如果將PICKit的連接器布置在PIC單片機的邊緣，則將更易于創建程序編寫電路。

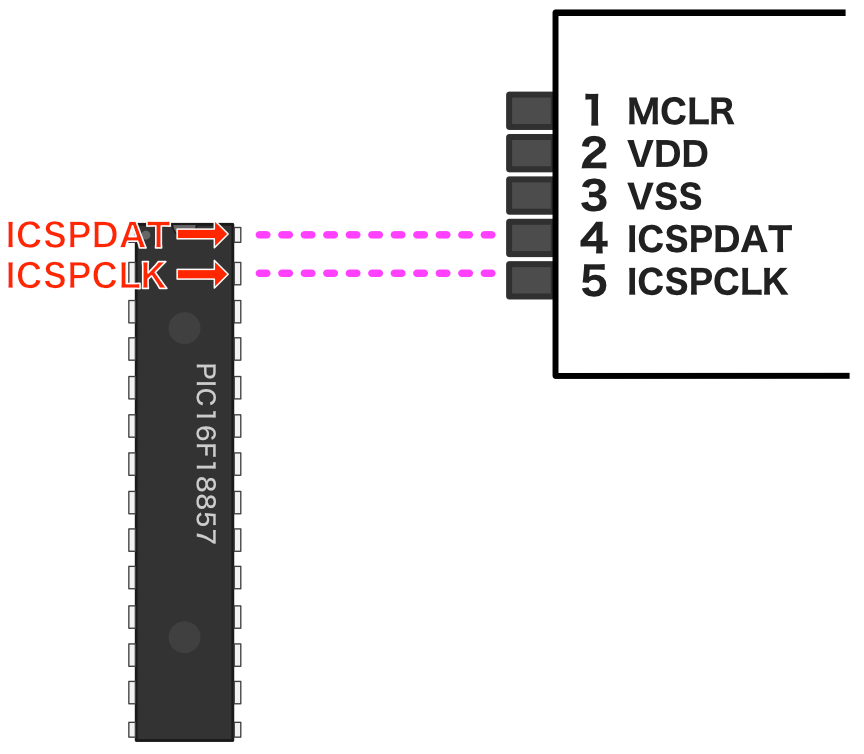

檢查PIC16F18857，將PIC單片機的程序?qū)懭胍_與PICKit的連接器對齊如下。
另外，看一下PIC12F1822，它適合以下情況。
這樣，PIC單片機的程序?qū)懭胍_與PICKit3的連接器匹配，從而使接線變得容易。因此，我們將考慮引腳頭的布置，以盡可能減少接線。
二、引腳的排列方式
PIC16F18857的ICSPDAT和ICSPCLK引腳與PICKit3連接器對齊。
此外，由于未使用PICKit3連接器的引腳6和PICkit4的引腳6至8，因此引腳接頭應該為5引腳，并連接在面包板上，如下所示：
這種布置消除了對ICPDAT和ICSPCLK布線的需要。之后，可以根據電路圖進行必要的連接。
三、面包板組裝
最后進行布線，這樣就可以連接電路圖了。下圖為已經接線完成，可作為參考。
以上就是英銳恩單片機開發工程師分享的使用PIC單片機建立的PICKit3程序編寫電路。英銳恩專注單片機應用方案設計與開發，提供8位單片機、16位單片機、32位單片機、運放芯片和模擬開關。
