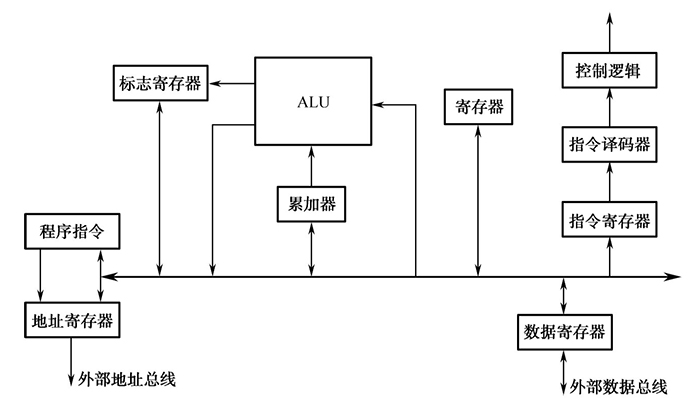

眾所周知，馮·諾依曼結構，即順序執行的控制流方式，是現代計算機體系結構的基石，其核心原理在單片機中體現得尤為典型。以下是對該結構的深入解析和單片機應用：

一、存儲程序的核心思想

馮·諾依曼架構首次提出"存儲程序"概念，將指令和數據以二進制形式統一存儲在存儲器中。這種設計使得單片機可以通過修改存儲器內容實現不同功能，而無需物理重構電路。例如在8051單片機中，程序存儲器（ROM）和數據存儲器（RAM）共享地址空間，通過時序控制區分訪問類型。

二、總線分時復用機制

①單總線結構導致取指階段總線被指令占用（如MOV A,#55H）；
②執行階段總線可能傳輸操作數（如立即數55H）；
③典型總線占用比例如：4MHz時鐘下，總線在取指階段占用2個時鐘周期，執行階段占用1個周期。

三、指令執行流水線瓶頸

以典型三級流水線為例：
①取指階段：PC指針從0x0000讀取操作碼；
②譯碼階段：解析操作碼和尋址方式；
③執行階段：ALU進行加法運算。
由于總線沖突，實際無法實現真正的并行流水線，常出現流水線氣泡。

四、數據/指令寬度約束

在8位單片機中，處理16位地址需要分兩次傳輸：
MOV DPTR,#1234H  ; //對應機器碼為90 12 34（3字節指令）
第一條機器周期取90H（操作碼），后續周期分別取高/低字節數據。

五、周期擴展機制

復雜指令通過插入等待狀態延長周期：
①單字節指令（如NOP）占用1個機器周期；
②雙操作數指令（如ADD A,R0）需要2個周期；
③乘除指令（如MUL AB）可能占用4個周期。

六、結構優化實踐

現代改進型馮·諾依曼架構采用：

①指令預取緩沖器：在總線空閑時預讀取后續指令；
②哈佛總線擴展：在保持統一存儲的同時增加專用數據總線。

七、典型應用對比

傳統8051與改進型CIP-51內核對比：

①標準8051：12時鐘周期/機器周期，單總線；
②CIP-51內核：1時鐘周期/機器周期，采用流水線式總線復用。

這種結構的優勢在于簡化了硬件設計（減少約30%邏輯門數量），但也帶來約40%的性能損失。因此多用于對成本低、實時性要求不高的場景，如家電控制、傳感器節點等。

以上就是英銳恩單片機開發工程師分享的馮·諾依曼結構原理與在單片機的應用。英銳恩專注單片機應用方案設計與開發，提供8位單片機、32位單片機。
