十年單片機開發方案公司深圳英銳恩分享PIC單片機控制LED點陣顯示屏。

本實驗在proteus軟件上模擬完成。

實驗器件：20片8X8LED點陣顯示屏，10片74LS164移位寄存器，10片74LS273數據鎖存器，2片74LS138譯碼器，1片PIC16F877A單片機。

proteus元件庫中中沒有16X80點陣顯示屏，所以用20片8X8LED點陣屏拼裝而成。

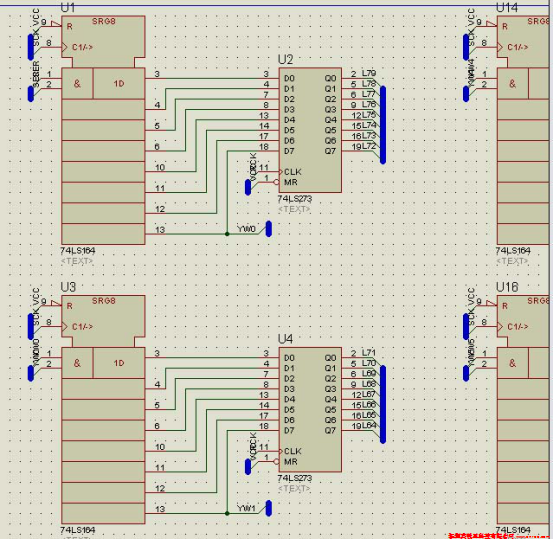

10片74LS164移位寄存器和10片74LS273數據鎖存器用于傳送和保存一行數據。

2片74LS138構成4選16譯碼器用于行選。

DELAY_REG EQU 0x20

LINE_NUM EQU 0x21  ;行號
BYTE_NUM EQU 0x22  ;字節號
WORD_NUM EQU 0x23  ;字號
       ;字號X32 + 行號X2 + 字節號 得查表偏移量。
BYTE_BIT_COUNT EQU 0x24 ;一個字節的位數，移位時用

SER   EQU 0x07
SCK   EQU 0x00
RCK   EQU 0x01

;**********************************************************************
 ORG     0x000             ; processor reset vector

 nop     ; nop required for icd
   goto    main              ; go to beginning of program

 ORG     0x004             ; interrupt vector location
 retfie                    ; return from interrupt

main

; remaining code goes here

 BSF  STATUS,RP0
 CLRF TRISB
 CLRF TRISC
 CLRF TRISD
 BCF  STATUS,RP0

 CLRF PORTB
 CLRF PORTC
 CLRF PORTD
 CLRF LINE_NUM

MAIN_LOOP:
 CALL LOAD_A_LINE    ;加載一行
 MOVF LINE_NUM,W    ;行選
 MOVWF PORTC
 BSF  PORTB,RCK    ;將一行數據送入鎖存器

NOP
 NOP
 BCF  PORTB,RCK
 CALL DELAY     ;延時
 INCF LINE_NUM    ;下一行
 BCF  LINE_NUM,4    ;一共16行，模16
 GOTO MAIN_LOOP

;加載一行
LOAD_A_LINE:
 CLRF WORD_NUM    ;字號清零
LOAD_A_WORD:
 CLRF BYTE_NUM    ;字節號清零

LOAD_A_BYTE:
 BCF  STATUS,C    ;清除C標志位，為移位乘2做準備
 RLF  LINE_NUM,W    ;每個字一行占兩個字節，所以乘2
 ADDWF WORD_NUM,W    ;下面WORD_NUM每次加32，不用再乘
 ADDWF BYTE_NUM,W    ;行號X2 + 字號X32 + 字節號
 CALL ENCODE     ;查表，取出對應的字節
 MOVWF PORTD
 MOVLW D'8'
 MOVWF BYTE_BIT_COUNT   ;一個字節有8位
LOAD_A_BIT:
 BSF  PORTB,SCK    ;將PORTD最高位送入移位寄存器
 NOP
 NOP
 BCF  PORTB,SCK
 RLF  PORTD     ;移位，準備將下一位送入移位寄存器
 DECFSZ BYTE_BIT_COUNT   ;循環8次
 GOTO LOAD_A_BIT

 INCF BYTE_NUM
 BTFSS BYTE_NUM,1    ;BYTE_NUM==2？一行有兩個字節
 GOTO LOAD_A_BYTE
 MOVLW D'32'
 ADDWF WORD_NUM    ;一個字32個字節，每次加32，使用時不用再乘32
 MOVF WORD_NUM,W
 SUBLW D'160'
 BTFSS STATUS,Z    ;WORD_NUM==160？5個字160個字節
 GOTO LOAD_A_WORD
 RETURN

;延時
DELAY:
 DECFSZ DELAY_REG
 GOTO DELAY
 RETURN


ENCODE:
 ADDWF PCL
 DT 0x3F,0xF8,0x21,0x08,0x29,0x28,0x25,0x48,0x25,0x88,0x3F,0xF8,0x01,0x00,0x01,0x00,
 DT 0x3F,0xF8,0x01,0x00,0xFF,0xFE,0x00,0x00,0x48,0x84,0x44,0x42,0x84,0x42,0x00,0x00

DT 0x02,0x00,0x02,0x40,0x02,0x20,0x02,0x20,0x7F,0xFE,0x02,0x80,0x02,0x90,0x02,0x90,
 DT 0x04,0xA0,0x04,0xC0,0x08,0x80,0x09,0x80,0x12,0x82,0x20,0x82,0x40,0x7E,0x00,0x00

 DT 0x20,0x00,0x10,0x00,0x13,0xFC,0x00,0x40,0x88,0x40,0x48,0x40,0x50,0x40,0x10,0x40,
 DT 0x10,0x40,0x20,0x40,0xE0,0x40,0x20,0x40,0x20,0x40,0x2F,0xFE,0x20,0x00,0x00,0x00

 DT 0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0x01,0x00,0xFF,0xFE,0x01,0x00,0x02,0x80,
 DT 0x02,0x80,0x02,0x40,0x04,0x40,0x04,0x20,0x08,0x10,0x10,0x18,0x20,0x0E,0x40,0x04

 DT 0x01,0x08,0x10,0x8C,0x0C,0xC8,0x08,0x90,0x7F,0xFE,0x40,0x04,0x8F,0xE8,0x00,0x40,
 DT 0x00,0x80,0x7F,0xFE,0x00,0x80,0x00,0x80,0x00,0x80,0x00,0x80,0x02,0x80,0x01,0x00

 END

;***** VARIABLE DEFINITIONS
w_temp  EQU 0x7D  ; variable used for context saving
status_temp EQU 0x7E  ; variable used for context saving
pclath_temp EQU 0x7F  ; variable used for context saving

; '__CONFIG' directive is used to embed configuration data within .asm file.
; The lables following the directive are located in the respective .inc file.
; See respective data sheet for additional information on configuration word.

 list  p=16f877A ; list directive to define processor
 #include  ; processor specific variable definitions

 __CONFIG _CP_OFF & _WDT_OFF & _BODEN_OFF & _PWRTE_ON & _RC_OSC & _WRT_OFF & _LVP_ON & _CPD_OFF

源程序:
