本電子鐘采用PIC16C55單片機控制，適于溫室的定時恒溫或自來水的定時定壓控制等。PIC16C55單片機工作電壓為2.5～6.25V，功耗低、驅動能力強。本電子鐘可以控制一路負載在24小時內的3次開/關；一個雙限觸發的定時輸出口，既可接傳統的功率保持型繼電器，也可接脈沖繼電器。本機用四位LED數碼管掃描式顯示，還有消隱(省電)工作方式，使用起來非常靈活、方便。
　　一、工作原理

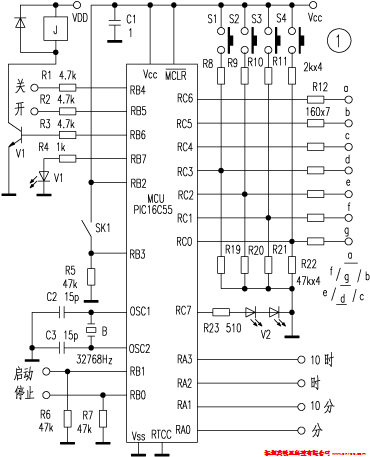

　　電子鐘電路見圖1。
　　RB7口是定時指示端，在定時開期間輸出高電平，驅動V1發光，該口也可經緩沖作定時輸出口；RB6是雙限觸發控制的定時輸出口，其工作方式是：在RB7高電平期間，若RB1為高電平，則RB6輸出高電平；若RB0為高電平，RB6輸出低電平；若RB1、RB0同為低電平，RB6保持原態；同為高電平時，RB6輸出低電平。RB5、RB4用于驅動脈沖繼電器，RB6上升沿觸發RB5輸出高電平開脈沖；在RB6下降沿觸發RB4時，RB4端輸出高電平關脈沖，開/關脈沖的持續時間均為125ms。
　　RB3是消隱控制器，接高電平(即SK1閉合)時，顯示屏及秒閃正常；否則，顯示消隱。顯示消隱時，時鐘及各控制邏輯都正常運行，如忽略RB4至RB7各口的驅動電流，則在3V供電時，整機電流不足20μA，即兩節5號電池可用數月!RB2選擇數碼管極性，RB2為低電平，使用共陰LED；RB2為高電平，則用共陽LED。數碼管的極性是在上電初始化時，根據RB2口狀態確定的，工作過程中改變RB2的電平則不起作用。

本機設S1～S4四個按鍵，S1是功能選擇鍵，S2是小時增量調整，S3是分鐘增量，S4用于分鐘減量調節，其使用方法為：
　　上電時，RB5至RB7均為低電平，RB4端送出一個關脈沖，使SK1閉合，整機正常顯示、工作，RC7口送出秒閃脈沖，RC6～RC0送字段碼。RA3～RA0分別為10時、時、10分、分位的位碼輸出。這時，按一下S2或S3(時增量/分增量鍵)，可使RB7端置位或復位。
　　在正常走時期間，秒閃正常；在校對或設置定時時，秒停閃。例如：在正常走時期間，按一下S1鍵，秒閃停止，屏幕顯示J－，表示可以校對時間。這時再按S2～S4中任一鍵，屏幕顯示現在時間，但秒不閃，此刻可按S2～S4校對時鐘。再次按S1，屏幕顯示1∪，表示可以設定第一次開時間，此時按S2～S4對時間進行查看及設置。繼續按S1，系統顯示1∩，表示可設置第一次關時間……依次進行。設置好系統及3次開關時間后，整機回到正常顯示狀態，秒閃恢復。
　　如欲取消某次開/關定時，只需把該次的開與關時間設置成相同值即可。
　　筆者曾把該時鐘用于定時定壓供水控制系統，RB6端用于驅動繼電器(也可用RB5與RB4兩端驅動脈沖繼電器)，RB1端接水壓(水位)的低限輸入，RB0端接高限輸入，設置好定時，一個簡易的定時定壓自動供水系統即告完成。
　　二、編程技巧
　　PIC16C55單片機程序存儲器只有512字節，加上采用外接32768Hz晶體振蕩方式，時鐘速度較低，因此，統籌好系統的工作時序與人機界面之間的關系是軟件設計成敗的關鍵。本機編程采用如下方案：
　　軟件工作流程見附圖2。

PIC16C55單片機的一個機器周期是4個時鐘周期，不難算出，本系統中每秒有8192個機器周期。在編制軟件時，先設定單片機內部定時計數器F1的計數方式為機器周期的64分頻。這樣，每當F1溢出時，系統遞加2秒。平時，系統每128個機器周期內用RC口與RA口驅動掃描一次顯示屏，可保證每秒內掃描64次顯示屏，基本上無閃爍感。而128個機器周期正是F1的第0位(為便于敘述以下簡記為F10)每次下降沿的間隔時間，我們可以編一段程序，當F10的下降沿到來時，掃描一次顯示屏，每當F1的低4位為全0時(125ms一次)使系統檢測一次RB口與按鍵狀態，并進行相關處理，部分相關程序如下：
WAIT 　BTFSC 1，0　   ；等待F10的下降沿，編程時
　　　   GOTO  WAIT   ；要保證每次下降沿前到此

MOVFW 1
　　　   SKPNZ
　   　　GOTO  CLOCK ；F1=0，滿2秒，轉時鐘處理
　　　   ANDLW 0FH　；屏蔽F1高4位
　   　　SKPZ
　　　   GOTO DISPLAY；F1低4位不為0，轉顯示
　　　   MOVLW 0C0H ；滿125mS，使RB口脈沖復位
　　　   ANDWF 6，1
　　　   MOVLW 0FH   ；檢測按鍵
　   　　TRIS  7
　　　   MOVFW 7
　　　   ANDLW 0FH　；保留按鍵數據
　   　　SKPZ
　   　　GOTO AN　　；有鍵值，轉按鍵處理
DISPLAY ……　　　　  ；顯示掃描，定時管理RB口
CLOCK    ……　　　　  ；時鐘，定時處理程序
AN　　  ……　　　　  ；按鍵管理程序
　　經近一年的運行，該系統非常的穩定、可靠。有興趣者不妨一試

本源程序系`一款多用電子鐘芯片'源程序,可有3開3關定時,且有受雙限觸發的定時口
 ;該程序硬件系采用PIC16C55芯片LP振蕩方式外接32768Hz晶振

   ORG      000H
TOP             XORLW    0FFH
                XORLW    0FFH
                XORLW    0FFH
                XORLW    0FFH
                MOVLW    08H         ;F 12H--1DH依次為K1F--G3S
                MOVWF    4
QL              CLRF     0
                INCF     4,1
                CLRWDT
                MOVFW    4
                ANDLW    1FH
                SKPZ
                GOTO     QL
                CLRF     4
                BTFSC    6,2
                BSF      0BH,2       ;共陽
                GOTO     CSH
HBCD            NOP
DBCD            ANDLW    0FH

CLRWDT
                NOP
                ADDWF    2,1
                RETLW    01H         ;0(共陽)
                RETLW    4FH         ;1
                RETLW    12H         ;2
                RETLW    06H         ;3
                RETLW    4CH         ;4
                RETLW    24H         ;5
                RETLW    20H         ;6
                RETLW    0FH         ;7
                RETLW    00H         ;8
                RETLW    04H         ;9
                RETLW    47H         ;A(校時) 顯示J
                RETLW    71H         ;B(鬧鈴) 顯示L
                RETLW    31H         ;C
                RETLW    63H         ;D(開)
                RETLW    6AH         ;E(關)
                RETLW    7EH         ;F(杠)
CSH             CLRW                 ;初始化
                TRIS     5           ;F5,3--5,0共陽顯示掃描10時--分
                BTFSS    0BH,2

 MOVLW    0FH
                MOVWF    5           ;關掃描
                MOVLW    0FH
                TRIS     6
                CLRF     6           ;關閉定時輸出
                BSF      6,4         ;輸出關脈沖
                MOVLW    11H         ;置顯示指針,F11H--時,F10H--分
                MOVWF    4
                MOVLW    05H         ;F1計數64分頻
                OPTION
                MOVLW    01H
                MOVWF    1
                MOVLW    0E2H
                MOVWF    0FH
HBEGIN          BCF      0BH,0       ;清1/8秒標志
                CLRWDT
WAIT            BTFSC    1,0         ;至HXSCL-17
                GOTO     WAIT        ;1/64秒檢查
                MOVFW    1

 SKPNZ
                INCFSZ   0FH,1       ;秒增量(逢2秒1次)
                GOTO     DZJC
                GOTO     HSZCL       ;整分處理
DZJC            ANDLW    0FH
                SKPZ
                GOTO     XSCL        ;轉顯示處理
                BSF      0BH,0       ;0BH.0-1/8秒標志(啟動/停止檢測時用)
                MOVLW    0C0H
                ANDWF    6,1         ;關(繼電器)驅動脈沖
                MOVLW    0FH
                TRIS     7
                MOVFW    7           ;檢查按鍵狀態(0.125S-1次)
                ANDLW    0FH         ;F7,3--7,0依次是功能,時加,分加,分減鍵
                SKPZ
                GOTO     HAJCL       ;轉按鍵處理
XSCL            MOVF     0EH,1       ;F0EH-調節指針
                MOVLW    80H
                SKPNZ
                MOVLW    00H         ;在設定時間時,

秒停閃
                BTFSS    6,3
                MOVLW    0FFH        ;消隱時,7段碼口為高阻態
                TRIS     7
                BTFSS    0BH,2       ;共陽/共陰選擇
                GOTO     DXSCL       ;轉共陰顯示
                BTFSC    0BH,6
                GOTO     HBZXS       ;轉標志顯示
HXSB            MOVFW    0AH         ;時間顯示(95)
                MOVWF    7           ;輸出10時碼
                BSF      5,3         ;開10時線
                CLRW
                BTFSC    0BH,0
                MOVFW    6           ;每0.125秒`啟動/停止'檢測1次
                ANDLW    03H
                MOVWF    8
                BTFSC    8,0
                BCF      8,1         ;消除啟動/停止競爭
                MOVFW    0
                CALL     HBCD        ;10
                BTFSC    1,6
                IORLW    80H         ;準備`時'數據
                BCF      5,3         ;關10時

MOVWF    7
                BTFSS    0BH,7
                CLRF     8
                BSF      5,2         ;顯示時
                BTFSS    6,6
                BCF      8,0         ;如已關,不再停止
                BTFSC    6,6
                BCF      8,1         ;如已開,不再啟動
                BTFSC    8,0
                BCF      6,6         ;如停止,復位開電平
                DECF     4,1
                SWAPF    0,0
                CALL     HBCD        ;10
                BTFSC    1,6
                IORLW    80H         ;準備10分顯示數

據
                BCF      5,2         ;關掃描線
                MOVWF    7
                BTFSC    8,1
                BSF      6,6         ;如啟動,置位開電平
                BSF      5,1         ;顯示10分
                SWAPF    08H,1
                MOVFW    6
                ANDLW    0C0H
                IORWF    08H,1
                MOVFW    08H
                MOVWF    6           ;啟動/停止輸出
                NOP
                MOVFW    0
                CALL     HBCD        ;10
                BTFSC    1,6
                IORLW    80H         ;準備分顯示數據
                BCF      5,1         ;關掃描線
                MOVWF    7
                BSF      5,0         ;顯示分
                NOP
                NOP

 NOP
                NOP
                NOP
                INCF     4,1         ;恢復時指針
                SWAPF    0,0         ;準備10時7段碼
                CALL     HBCD        ;10
                BTFSC    1,6
                IORLW    80H
                MOVWF    0AH         ;10時位7段顯示碼暫存于F0AH中
                CLRF     5
                GOTO     HBEGIN      ;時間顯示完,轉程序結束
HBZXS           RRF      0EH,0       ;調節指針(F0EH)除以2(71)
                ANDLW    0FH
                MOVWF    1FH
                SKPNZ
                MOVLW    0AH         ; J 7段碼地址
                CALL     HBCD        ;(10)標志指示1(10分位)

          MOVWF    7           ;此時可能顯示[J 1 2 3]
                BSF      5,1         ;開(10分位)顯示
                MOVFW    6
                ANDLW    03H
                MOVWF    8           ;啟動/停止數據暫存入F8中
                NOP
                MOVLW    0DH         ; U 地址
                BTFSC    0EH,0
                MOVLW    0EH         ; n 地址
                MOVF     1FH,1
                SKPNZ
                MOVLW    0FH         ; - 地址
                CALL     HBCD        ;10
                BCF      5,1         ;關10分位
                MOVWF    7
                BSF      5,0         ;開分位,可能顯示[- U n]
                BTFSS    0BH,0
                CLRF     8           ;每0.125秒取1次啟動/停止數據
                BTFSS    0BH,7
                CLRF     8

 BTFSC    8,0
                BCF      8,1         ;免除啟/停競爭(停止優先)
                BTFSC    6,6
                BCF      8,1         ;如已開,則清啟動位
                BTFSS    6,6
                BCF      8,0         ;如已關,則清停止位
                SWAPF    8,1
                BTFSC    8,5
                BSF      6,6         ;如啟動,置位開電平
                BTFSC    8,4
                BCF      6,6         ;如停止,復位開電平
                MOVFW    6           ;控制輸出
                ANDLW    0C0H
                IORWF    08H,1

 MOVFW    08H
                MOVWF    6
                CLRF     5           ;標志顯示完
                GOTO     HBEGIN
DXSCL           BTFSC    0BH,6
                GOTO     DBZXS       ;轉標志顯示
DXSB            MOVFW    0AH         ;時間顯示(84)
                MOVWF    7           ;輸出10時碼
                BCF      5,3         ;開10時線
                CLRW
                BTFSC    0BH,0
                MOVFW    6           ;每0.125秒`啟動/停止'檢測1次
                ANDLW    03H
                MOVWF    8
                BTFSC    8,0
                BCF      8,1         ;消除啟動/停止競爭
                MOVFW    0
                CALL     DBCD        ;9
                XORLW    7FH
                BTFSC    1,6
                IORLW    80H         ;準備`時'數據
                BSF      5,3         ;關10時

 MOVWF    7
                BTFSS    0BH,7
                CLRF     8
                BCF      5,2         ;顯示時
                BTFSS    6,6
                BCF      8,0         ;如已關,不再停止
                BTFSC    6,6
                BCF      8,1         ;如已開,不再啟動
                BTFSC    8,1
                BSF      6,6         ;如啟動,置位開電平
                DECF     4,1
                SWAPF    0,0
                CALL     DBCD        ;9
                XORLW    7FH
                BTFSC    1,6
                IORLW    80H         ;準備10分顯示數據

 MOVWF    7
                BTFSS    0BH,7
                CLRF     8
                BCF      5,2         ;顯示時
                BTFSS    6,6
                BCF      8,0         ;如已關,不再停止
                BTFSC    6,6
                BCF      8,1         ;如已開,不再啟動
                BTFSC    8,1
                BSF      6,6         ;如啟動,置位開電平
                DECF     4,1
                SWAPF    0,0
                CALL     DBCD        ;9
                XORLW    7FH
                BTFSC    1,6
                IORLW    80H         ;準備10分顯示數據

 BTFSC    1,6
                IORLW    80H
                MOVWF    0AH         ;10時位7段顯示碼暫存于F0AH中
                MOVLW    0FH
                MOVWF    5
                GOTO     HBEGIN      ;時間顯示完,轉程序結束
DBZXS           RRF      0EH,0       ;調節指針(F0EH)除以2(66)
                ANDLW    0FH
                MOVWF    1FH
                SKPNZ
                MOVLW    0AH         ; J 7段碼地址
                CALL     DBCD        ;標志指示1(10分位)
                XORLW    7FH

       MOVWF    7           ;此時可能顯示[J 1 2 3]
                BCF      5,1         ;開(10分位)顯示
                MOVFW    6
                ANDLW    03H
                MOVWF    8
                MOVLW    0DH         ; U 地址
                BTFSC    0EH,0
                MOVLW    0EH         ; n 地址
                MOVF     1FH,1
                SKPNZ
                MOVLW    0FH         ; - 地址
                CALL     HBCD        ;10
                XORLW    7FH
                BSF      5,1         ;關10分位
                MOVWF    7
                BCF      5,0         ;開分位,可能顯示[- U n]
                BTFSC    0BH,0
                CLRF     8           ;每0.125秒取1次啟動/停止數據
                BTFSS    0BH,7
                CLRF     8           ;啟動/停止數據暫存入F8中
                BTFSC    8,0
                BCF      8,1         ;免除啟/停競爭

BTFSC    6,6
                BCF      8,1         ;如已開,則清啟動位
                BTFSS    6,6
                BCF      8,0         ;如已關,則清停止位
                SWAPF    8,1
                BTFSC    8,5
                BSF      6,6         ;如啟動,置位開電平
                BTFSC    8,4
                BCF      6,6         ;如停止,復位開電平
                MOVFW    6
                ANDLW    0C0H
                IORWF    8,1         ;準備輸出控制數據
