在本文中，英銳恩單片機開發工程師分享了一個使用紅外遙控器控制繼電器開關的案例。紅外（IR）通信技術早在WiFi和藍牙之前就已經存在，它仍然是實現典型家庭自動化系統主要組件的關鍵組件。例如，IR技術仍用于無線耳機，家庭安全系統中的入侵檢測以及手持遙控器中，用于控制家庭娛樂系統（電視，DVD，音箱等），空調裝置和其他家用電器。由于紅外技術需要在發射器和接收器單元之間形成視線，因此它只能用于連接短距離的設備，例如在同一房間。

在這里，將展示如何制作基于Arduino的IR接收器，以解碼來自TV/DVD遙控器的IR信號。根據與遙控器上特定按鈕對應的解碼值，我們將對Arduino進行編程以控制多個繼電器開關。

電路設置

遙控器發送的紅外信號很容易受到附近其他紅外源（例如加熱器和白熾燈）的干擾。因此，為了使接收器區分IR信號和所有其他紅外噪聲源，已發射的IR信號被調制。對于調制，需要穩定的載波頻率（通常為30–60 kHz），其中38Khz是最常用的載波頻率。盡管有幾種數字調制技術，但大多數現代消費類電子產品都使用幅移鍵控（ASK）來設計IR遙控器。在ASK中，載波的幅度根據數字輸入信號而變化。邏輯1由一定幅度的載波信號表示，而邏輯0通過將載波幅度更改為零（或?qū)⑵潢P(guān)閉）表示。

在此方案中，我們將使用來自電視遙控器的IR信號來控制多個繼電器開關。為此，我們需要一個IR接收器電路，該電路將解調電視遙控器發送的IR信號。解調后的數字輸出可以由Arduino直接解釋。

TSOP1740紅外接收器內置了該方案的接收電路。TSOP17XX系列是小型接收器，具有集成在一個封裝中的光電探測器和前置放大器，可以用于紅外遙控系統。內部還使用了帶通濾波器，積分器級和自動增益控制來抑制有害噪聲。名稱的后兩位（XX）代表帶通的中心頻率。因此，TSOP1740適用于40 KHz的調制IR信號。

下面顯示的是該方案所需的完整電路設置。TSOP17340的解調后輸出將輸出到Arduino引腳D11。在此演示中使用了一個雙繼電器控制板。兩個繼電器的控制引腳（IN1和IN2）由Arduino的D6和D7 I/O引腳驅動。整個電路在5V下工作。

此方案中使用的繼電器板具有光耦合器，用于在輸入控制引腳和輸出繼電器驅動器電路之間進行電氣隔離。這兩個繼電器單元的板載驅動器電路可在低電平有效輸入下工作。這意味著必須將IN引腳拉低以激活繼電器。以下電路描述了繼電器控制邏輯的工作方式。同樣的電路也適用于第二繼電器單元。跳線JP1允許你為輸出側（繼電器及其晶體管驅動器）選擇單獨的電源（在板上標記為JD-VCC）。如果要為整個電路使用相同的5V電源，則需要在VCC和JD-VCC引腳之間放置一個并聯跳線。從電路圖中可以很容易地看出，輸入端的邏輯0接通了光耦合器，然后激活了繼電器。

硬件設置完成后，我們現在將對Arduino Nano進行編程，以接收TSOP1738解調后的輸出并解釋遙控器上各個按鈕按下的代碼。不同制造商設計了許多不同的紅外協議標準或數據格式，供消費類電子產品使用。最常用的協議是Philips的RC-5和RC-6，Sony的SIRC，NEC，JVC。這些協議中的每一種都有自己的發送數據格式，該格式由一些地址位和一些命令位組成。

#include <IRremote.h>
int RECV_PIN = 11;
IRrecv irrecv(RECV_PIN);
decode_results results;
void dump(decode_results *results) {
 int count = results->rawlen;
 if (results->decode_type == UNKNOWN) {
 Serial.println("Could not decode message");
 }
 else {
 Serial.println("Signal received.");
 if (results->decode_type == NEC) {
 Serial.print("Decoded NEC, ");
 }
 else if (results->decode_type == SONY) {
 Serial.print("Decoded SONY, ");
 }
 else if (results->decode_type == RC5) {
 Serial.print("Decoded RC5, ");
 }
 else if (results->decode_type == RC6) {
 Serial.print("Decoded RC6, ");
 }
 Serial.print("Value= ");
 Serial.print(results->value, DEC);
 Serial.print(" (");
 Serial.print(results->bits, DEC);
 Serial.println(" bits)");
 }

}
void setup()
{
 Serial.begin(9600);
 Serial.println("IR decoder");
 irrecv.enableIRIn(); // Start the receiver
}
int on = 0;
unsigned long last = millis();
void loop() {
 if (irrecv.decode(&results)) {
 // Wait for 0.5sec before decoding another code
 if (millis() - last > 500) {

 dump(&results);
 }
 last = millis();
 irrecv.resume(); // Receive the next value
 }
}

我們將分兩個步驟為該方案開發Arduino固件。首先，我們將編寫一個簡單的程序來找出遙控器上特定按鈕的數字代碼（或十進制值）。它將讀取IR接收器的輸出，對消息進行解碼，并在串行監視器窗口上打印出所用協議的類型以及所傳輸代碼的十進制值。這樣做的程序在下面發布（代碼改編自Ken Shirriff編寫的IRrelay示例）。

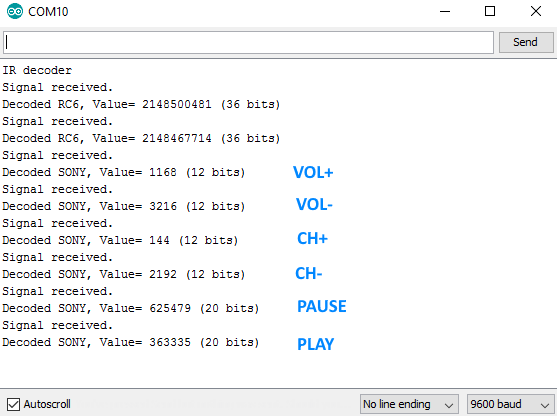

此測試程序的硬件設置與上面描述的相同。現在，將遙控器對準面包板上的TSOP1740模塊，然后按一個按鈕，你將在串行監視器窗口上看到該按鈕的解碼十進制值。確保串行監視器的波特率選擇為9600。如果你的遙控器使用IRremote庫的受支持協議列表中未提供的其他數據編碼方案，則它將無法解碼該代碼。這里用兩個不同的遙控器進行了測試：一個遙控器是Sony Blueray播放器，另一個是HP多合一電腦，它能夠同時解碼。在串行監視器窗口中，可以看到HP遙控器使用Philips RC-6協議，而Sony使用其自己的SIRC協議。在Sony遙控器上為VOL+和VOL-。

現在我們知道特定按鈕按下會發送什么代碼，我們可以修改代碼以實現用于切換繼電器電路的附加邏輯。我們將對Arduino進行編程以執行以下邏輯。

按下VOL +時，繼電器1打開。
按下VOL-時，繼電器1將關閉。
按下CH +時，繼電器2打開。
按下CH-時，繼電器2將關閉。
按下暫停按鈕時，兩個繼電器都將關閉。
按下PLAY按鈕時，兩個繼電器都打開。

以下為執行此任務的代碼：

#include <IRremote.h>
#define SW1 6 // Relay control pins are 6 and 7
#define SW2 7
int RECV_PIN = 11; // IR receive pin is 11
IRrecv irrecv(RECV_PIN);
long int decodedCode;
decode_results rcv;
void controlRelays(){
 if(decodedCode == 1168) digitalWrite(SW1, LOW);
 if(decodedCode == 3216) digitalWrite(SW1, HIGH);
 if(decodedCode == 144) digitalWrite(SW2, LOW);
 if(decodedCode == 2192) digitalWrite(SW2, HIGH);
 if(decodedCode == 625479){
 digitalWrite(SW1, HIGH); // All off
 digitalWrite(SW2, HIGH);
 }
 if(decodedCode == 363335){
 digitalWrite(SW1, LOW); // All on
 digitalWrite(SW2, LOW);
 }
 delay(300);
}
void setup(){
 pinMode(SW1, OUTPUT);
 pinMode(SW2, OUTPUT);
 digitalWrite(SW1, HIGH); // Relay is active low, so HIGH will turn it off at startup
 digitalWrite(SW2, HIGH);
 Serial.begin(9600);
 Serial.println("IR relay controller");
 irrecv.enableIRIn();
}
void loop(){
 if (irrecv.decode(&rcv)) {
 Serial.print("Signal received, Value= ");
 decodedCode = rcv.value;
 Serial.println(decodedCode, DEC);
 controlRelays();
 irrecv.resume();
 }
}

將程序上傳到Arduino之后，享受通過遙控器打開和關閉繼電器的樂趣。就可以輕松地將更多的繼電器添加到Arduino的其他免費I/O引腳，并添加更多的if語句，以類似的方式控制它們。

以上就是英銳恩單片機開發工程師分享的使用紅外遙控器控制繼電器開關的方法。英銳恩專注單片機應用方案設計與開發，提供8位單片機、16位單片機、32位單片機。
